一、項目名稱：太原市方特樂園游樂城防雷避雷針安裝項目
二、項目簡介：

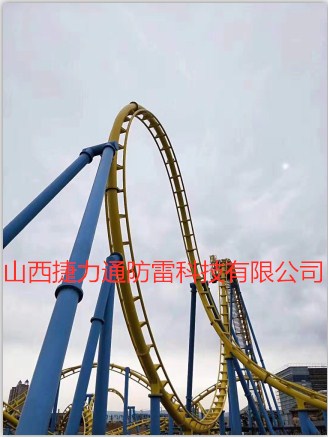

太原市方特樂園位于陽曲華夏文化產業園內，近臨陽曲縣城。方特樂園屬于人員密集的公眾場所，擁有眾多大型兒童游樂設施。由于其地理位置處于空曠的郊外，又屬高大型構筑物的金屬構架，因此必須做好防雷措施。經過認真嚴格篩選和比較，最終選擇我公司實施該項目，我司現具有特種工程特種防雷資質及安全生產許可證，經過現場實測建筑范圍、勘查地形，測量土壤電阻率，出具了規范的防雷設計方案，選用可靠的防雷設備和接地，派出有經驗的專業施工人員，經過十天的專業安裝，已順利竣工并通過檢測驗收，得到甲方的好評。
三、項目類別：第二類防雷建筑
四、項目開工日期：2019 年10 月12日
五、項目工期：10天
六、設計安裝依據及標準
GB 50057-2010 《建筑物防雷設計規范》（2010版）
IEC 61024 《建筑物防雷》
D 562 《建筑物、構筑物防雷設施安裝》
防雷主要設備
◆杜爾梅森避雷針（15米） 型號：ESE6000 數量：2支
1、＋ESE避雷針工作特性
●性能優越
1、在同等條件（高度）下，“Satelit+”比普通避雷針保護范圍大。
2、落雷更準確，減小了雷擊點落于非避雷針體的概率。
●安全可靠：無放射性元素，不銹鋼材料，耐腐蝕，抗風能力強。
●免維護：無源，無需供電，無耗能元件。
●安裝簡單：重量輕，不需加裝同軸屏蔽電纜。
●造型美觀
2.衛星＋ESE避雷針產品型號
|
型號 |
提前放電時間△T |
|
ESE2500 |
25微秒 |
|
ESE4500 |
45微秒 |
|
ESE6000 |
60微秒 |
△T：根據法國國際NFC17-102規定的啟動搶先時間，實際測試值大于規定值
3.衛星＋ESE避雷針保護半徑
按NFC17-102規定，針尖應高于被保護物水平面2m(h1)以上。當避雷針高度不同時(h2,h3,…hn)，其保護范圍（半徑）分別為Rp2,Rp3…Rpn，計算公式應考慮被保護物的防雷等級、當?shù)氐睦妆┗顒忧闆r和地質地貌。
“satelit+”的保護半徑與高度有關，與它的啟動搶先時間（型號）有關，以及與所選的保護級別有關：
當h≥5時，{C}{C}{C}{C}{C}{C} ;
注：公式中,Rp為所考慮的水平面上的保護半徑h為針尖相對于被保護物頂部的水平高度差D為滾球半徑（閃擊距離）
*類建筑物為20m(GB50057-94規定D=30m)
第二類建筑物為45m
第三類建筑物為60m
△L為“satelit+”的上行搶先距離
△L=V（米/微秒）·△T（微秒）
V為先導傳播速度，實驗數據表明：V=1米/微秒
當h<5時，見保護半徑表
見保護半徑表
|
不同型號及安裝高度的“satelit+”避雷針對各類防雷建筑物的保護半徑(Rp) |
||||||||||
|
“Satelit+” |
H=高于被保護物的水平高度 |
|||||||||
|
2 |
3 |
4 |
5 |
6 |
10 |
15 |
20 |
45 |
60 |
|
|
*類防雷建筑物 |
||||||||||
|
ESE2500 |
20 |
29 |
39 |
49 |
49 |
51 |
53 |
54 |
- |
- |
|
ESE4500 |
28 |
42 |
57 |
71 |
71 |
72 |
73 |
74 |
- |
- |
|
ESE6000 |
35 |
52 |
69 |
86 |
87 |
88 |
89 |
89 |
- |
- |
|
第二類防雷建筑物 |
||||||||||
|
ESE2500 |
23 |
34 |
46 |
57 |
58 |
61 |
63 |
65 |
70 |
- |
|
ESE4500 |
32 |
48 |
65 |
81 |
82 |
83 |
85 |
86 |
90 |
- |
|
ESE6000 |
39 |
58 |
78 |
97 |
97 |
99 |
101 |
102 |
105 |
- |
|
第三類防雷建筑物 |
||||||||||
|
ESE2500 |
26 |
39 |
52 |
65 |
66 |
69 |
72 |
75 |
84 |
85 |
|
ESE4500 |
36 |
54 |
72 |
89 |
91 |
92 |
95 |
97 |
104 |
105 |
|
ESE6000 |
43 |
64 |
85 |
107 |
107 |
109 |
111 |
113 |
119 |
120 |
◆ 復合型接地材料
1、特點：
燒制型接地體屬物理型低阻接地模塊，其石墨材料對土壤親合力極好，不腐蝕，不變性，無污染，無毒害，在潮濕水浸或深層凍土環境下電阻穩定性好，使用壽命長，適用于多點施工和復雜地形及缺水地區的接地工程，在高土壤電阻率地區，能有效降低地網接地網接地電阻，且運輸方便、易安裝、免維護。
模塊采用非金屬導電材料為主體，導電率低，性能穩定。埋入土壤中不降解，不含腐蝕性離子，使用壽命長，安全環保。該產品工藝獨特、抗壓強度高，擁有專利證書、綜合性能指標國內領先。
2、技術參數：
1）體積密度指標不小于1.68g/cn3。
2）電阻率指標不大于8.5μΩ·m，相當于一個良好的金屬導體（不銹鋼、純銅等），有利于建設高品質的地網。
3）灰分指標不大于0.20%
4）抗壓強度指標不小于30MPa,在接地網施工中，可以充分夯實，提高大突波電流的宣泄！
5）抗折強度指標不小于13.5MPa
6）彈性模量不大于10.0CPa.
7）熱導率(100℃)不小于90W/(m·K)
8）熱膨脹系數（室溫至600℃）不大于2.8 10-8/℃
9）吸水保濕性能好，由于本產品是燒制而成，因此在模塊內部充滿很多氣孔，這樣和水的親和程度很好，能夠起到保水的作用，在特別適合干燥土壤的接地使用。
10）無污染、對周邊的土壤不會改變，適應很多特殊高要求環境。
11）采用紙箱或者木箱包裝，節約了模塊運輸成本。
12）長壽命、不容易碎，可使用壽命50年。
山西捷力通防雷科技有限公司專業定制各類鋼結構塔，可定制11米GH塔、13米鍍鋅避雷針、15米避雷塔、19米鋼管塔、25米0.4kN/m²風壓避雷塔、30米0.7kN/m²風壓避雷塔、40米避雷針?biāo)?0米超高獨立避雷塔。三角圓鋼避雷針?biāo)?、GH系列環形鋼管桿避雷針、19米鋼管避雷針、四角鋼結構避雷針?biāo)?、熱鍍鋅四角拉線塔、瞭望塔、消防訓練塔、樓頂裝飾塔等。
